Predstavljanje proizvoda sa 500VDC EV osiguračem

Opis EV osigurača

Ova linija osigurača serije EV u nazivnom naponu od 500VDC, nazivnoj struji od 500A, prekidnom kapacitetu do DC30KA.Dimenzija i performanse su u skladu sa UL248, GB13539, IEC60269 i GB31465.Primjenjivo za cestovna vozila male veličine, visokog kapaciteta prekidanja, temperature otpornost na udarce, strujni udar, mehaničke vibracije i udare i jako hemijsko opterećenje. Primjenjivo za sistem napajanja električnih vozila, baterije za pohranu energije i napajanje, kondenzator za pohranu energije, kontroler za konverziju frekvencije, punjač, žice i druge automobilske dijelove i opremu od kratkog spoja, preopterećenja i rezervne zaštite.

Karakteristike EV osigurača

Serija brzih okruglih osigurača
Osigurač posebne namjene za EV/HEV automobilsku upotrebu
Idealan za EV PDU velike snage i zaštitu baterije
U skladu sa UL 248-13, IEC 60269-4

Visoke mogućnosti gašenja luka
Bez olova, bez halogena, usklađeno sa RoHS
Radna temperatura od -55 stepeni do 120 stepeni

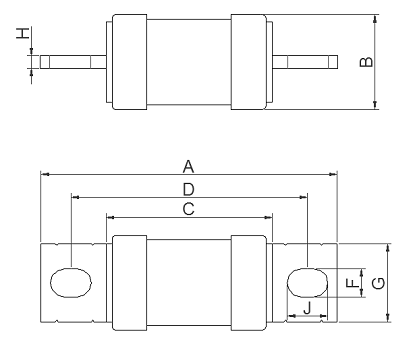

Dimenzija u milimetrima EV osigurača, Odaberite dimenziju prema nazivnoj struji.

overall dimension of the ev fuse

Model	Šifra dimenzije	A±2	B±1.5	C±1	D±1.5	F±1	G±0.5	H±0.2	J±1
EV-HQ	VH1	94.5	30.5	52.5	74.5	9	25	4	13
EV-HQ	VH2	119.5	37	56.5	88.5	11	25	6	15

Model	Nazivna struja	I²t(A²s)		Potrošnja energije	Šifra veličine	Instaliraj
Model	Nazivna struja	Pre-arc	Fusing	Potrošnja energije	Šifra veličine	Instaliraj
EV-HQ-80	80	5500	6400	15	VH1	Montažni vijak M8 preporučen zakretni moment 11N·m
EV-HQ-100	100	8700	10000	19
EV-HQ-125	125	15000	17810	23.5
EV-HQ-150	150	25000	29000	28
EV-HQ-175	175	40500	45000	33
EV-HQ-200	200	60300	68000	37
EV-HQ-225	225	83100	95000	40
EV-HQ-250	250	120000	138000	45
EV-HQ-275	275	173200	189000	48
EV-HQ-300	300	203000	243000	55.5
EV-HQ-350	350	252000	355000	62
EV-HQ-300	300	148500	260000	53.5	VH2	Montažni vijak M10 preporučeni obrtni moment 20N·m
EV-HQ-315	315	168000	280000	57
EV-HQ-350	350	203000	350000	61
EV-HQ-400	400	312000	496000	68
EV-HQ-500	500	550000	865000	78
