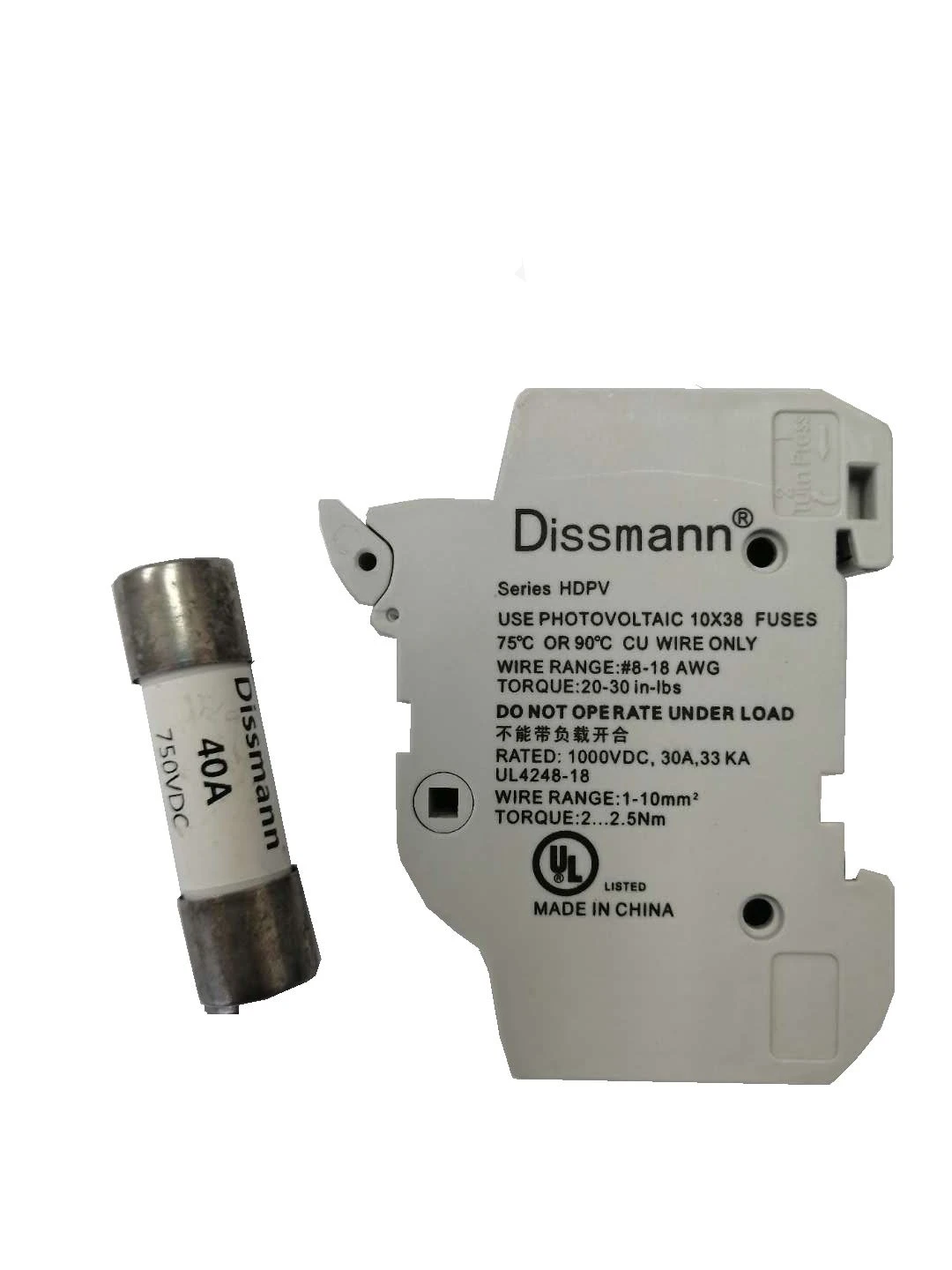

Osigurač visokog napona, također poznat kao osigurač za ograničavanje struje visokog napona naizmjenične struje, ima sljedeće dvije karakteristike: jedna je sposobnost prekida struje kratkog spoja (visoki prekidni kapacitet); Drugo, ima značajan efekat ograničavanja struje i struja je prekinuta prije nego -struja kratkog spoja dostigne maksimalnu vrijednost.
Visokonaponski osigurači se mogu podijeliti na rezervne osigurače, univerzalne osigurače i osigurače za zaštitu punog opsega.
Rezervni osigurač može otvoriti krug osigurača 2-3 puta od nazivne struje do maksimalne nazivne struje bilo koje greške, između struje otvorenog kruga opći osigurač može otvoriti krug od jednosatnog djelovanja struje do najveće vrijednosti struje otvorenog kruga struje kvara, cijeli raspon zaštite s osiguračem može otvoriti više od nazivne struje do maksimalne nazivne struje otvorenog kruga struje kvara.
Prekidna svojstva kvarcnog pijeska niske struje preopterećenja su vrlo loša, što je bio jedan od problema koji je teško riješiti. Kako bi se poboljšale performanse prekidanja struje preopterećenja kod osigurača koji ograničavaju struju i postigli različiti rasponi zaštite, poduzete su mnoge učinkovite mjere, kao što je promjena strukture taline ili kombiniranje s različitim vrstama osigurača. Dolje opisane strukture su implementirane na ovaj način.
(1) Visokotlačni osigurač punog opsega koji se sastoji od ograničenog protoka i tipa mlaza. Zbog efekta ograničavanja struje kvarcnog pijeska, osigurač za ograničavanje struje ima jaku sposobnost da prekine veliku struju kvara, dok je teško prekinuti nisku struju preopterećenja. Mlazni osigurač ima snažnu prekidnu snagu za nisku struju preopterećenja, ali je teško prekinuti veliku struju kvara. Kombinacijom ove dvije prednosti može se formirati osigurač punog dometa. Mlazni dio ima malu mlaznu cijev, cijev je napravljena od materijala koji proizvodi plin, a izbačeni luk se apsorbira kvarcnim pijeskom i drugim sredstvima za gašenje luka.
Osigurač punog dometa se sastoji od ograničene struje i vakuumskog tipa. Karakteristika vakuumskog osigurača je da ne može ograničiti struju za veliku struju, ali se lako pokvariti za malu struju. Kombinacija ovo dvoje pruža punu zaštitu.
⑶ Talina je fitilj punog-opsega sastavljen od dva metala sa različitim tačkama topljenja u seriji. Talina fitilja se sastoji od metala sa niskom tačkom topljenja (kao što je silikonska legura zlata) u sredini taline srebra trake, a pomoćna cijev za gašenje luka za proizvodnju plina postavljena je izvana. Metalni dio s niskom tačkom topljenja koristi se za prekid male struje, a dio za topljenje srebra se koristi za ograničavanje i prekid velike struje. To će omogućiti da se cijeli osigurač pouzdano prekine od minimalne struje topljenja do nazivne maksimalne struje prekida.
(4) Metalurške efektne tačke su korišćene za poboljšanje performansi prekidanja strujno ograničavajućih osigurača sa niskom strujom kvara preopterećenja. Nalazi se u općoj traci osigurača koja ograničava protok srebrne taline nanesenu metalnom kuglom niske tačke topljenja (kao što su limene perle, itd.), tako da korištenje metalurškog efekta za topljenje u maloj struji preopterećenja, prekid niske struje preopterećenja i korištenje općeg osigurača za ograničavanje protoka za prekid velike struje kratkog spoja-.
Osigurač za ograničavanje struje punog opsega koristi mehaničku silu da razdvoji uski grlić taline koji teče kroz struju preopterećenja, efikasno gaseći luk u kvarcnom pijesku. Ostvarite svrhu prekidanja male struje preopterećenja. Struktura je da je jedan od krakova skeleta zvijezde zamijenjen pokretnim štapom. Talina oko pokretne šipke ima poseban uski vrat tako da se štap mehanički lomi kada se kreće.
Pijesak u njegovoj blizini neće biti istisnut. Pokretnu šipku pokreće plin koji proizvodi plinski generator. Struja preopterećenja povećava otpor primarne taline sve dok ne premaši otpor sekundarne taline. Struja se prenosi na sekundarnu talinu, uzrokujući taljenje sekundarne taline, pali generator gasa, proizvodi gas pod visokim pritiskom, gura pokretnu šipku kroz aktuator, produžava strujni luk preopterećenja koji se stvara na uskom vratu, hladi se u kvarcnom pesku i gasi prelazak nule.
⑹ Ovo je SF6 osigurač punog dometa posebne strukture. Princip gašenja luka SF6 gasa se razlikuje od gore navedenih struktura. Kada struja kvara uzrokuje topljenje taline i luk, luk se rotira, izdužuje i hladi u plinu SF6 pod djelovanjem magnetnog polja sve dok se ne ugasi kada struja prijeđe nulu. Bez obzira na struju kvara, sve dok može izazvati luk, to će biti na ovaj način.
⑺ Graničnik struje paralelnog tipa eksplozije za područje izolacije. Opremljen je dinamitnom glavnom magistralom i osiguračem za ograničavanje struje visokog napona u paralelnom, pod kontrolom, sistemom detekcije (uključujući senzore i okidače, itd.). Kada dođe do kvara na sistemu, senzori će detektovati kratki spoj i prenose signale do kontrolera, kontroler za analizu, ako je veći od zadate vrijednosti, može signalizirati paljenje okidača, okidač paljenja, vodenu liniju, formirati zonu isključenja, struja kvara se prenosi na paralelnu struju-ograničavajući strujni osigurač{4} završeno. Ova vrsta proizvoda ima mnogo imena, strukturu, princip je otprilike isti, nekoliko domaćih proizvođača proizvodi, nazivna struja mu je velika, najveći pojedinačni do 5000 A, uglavnom se koristi za generatore, sabirnice elektrane i veliku fabričku zaštitu transformatora.
Vrijedi napomenuti da postoji mnogo limitatora struje kvara koji više nisu u okviru koncepta osigurača, a imaju nisku impedanciju u normalnim uvjetima i visoku impedanciju u uvjetima kvara. Ove vrste ograničavača struje su supravodljivi, energetski elektronski, polimerni PTC (pozitivni temperaturni koeficijent) otporni tip i tako dalje.
Pravilan izbor i upotreba osigurača za ograničavanje struje je posebno važan. Treba uzeti u obzir izbor osnovnih parametara i modela, kombinaciju karakteristika zaštite i zaštićenih objekata i druge aspekte. Izbor nekih parametara je empirijski, a neke treba precizno izračunati. Osim toga, potrebno je osigurati ispravnu ugradnju i održavanje osigurača, što ovdje neće biti detaljno.
Trenutno su osigurači za zaštitu transformatora sa jednom nazivnom strujom ispod 500A, za zaštitu transformatora većeg kapaciteta koriste se i prekidači. Stoga je potrebno razviti osigurače sa većom nazivnom strujom i neke ekonomične proizvode s višestrukim funkcijama i niskom cijenom. Konkretno, dodatno poboljšati razinu tehnologije proizvodnje, proizvodne karakteristike stabilne krivulje greške male kvalitete proizvoda. Osigurati siguran i pouzdan rad elektroenergetskog sistema.
