Koje su vrijeme - struje (t- c) krivulje i kako ih čitate za koordinaciju zaštite?

Vreme - trenutne krivine (obično skraćenoT - C krivuljeiliTCC) su grafički jezik inženjera zaštite. AVrijeme - Trenutna krivuljaPrikazuje koliko dugo zaštitni uređaj - osigurač, prekidač ili relej - trebati da radi na određenoj struji. Ispravno pročitajte, t - C krivulje omogućuju vam da provjerite selektivnost, minimiziraju opseg prekida i zaštitu opreme iz termičke i mehaničke štete. Ovaj članak objašnjava šta t - C krivulje su, kako ih čitati za osigurače i prekršeći, kako obavljati koordinacijske studije, praktični obrađeni primjeri, zajedničke zamke i najbolje prakse za pouzdan dizajn zaštite.

1. Vreme - trenutna krivulja - Definicija i osnova

1.1 Šta je vrijeme - trenutna krivulja?

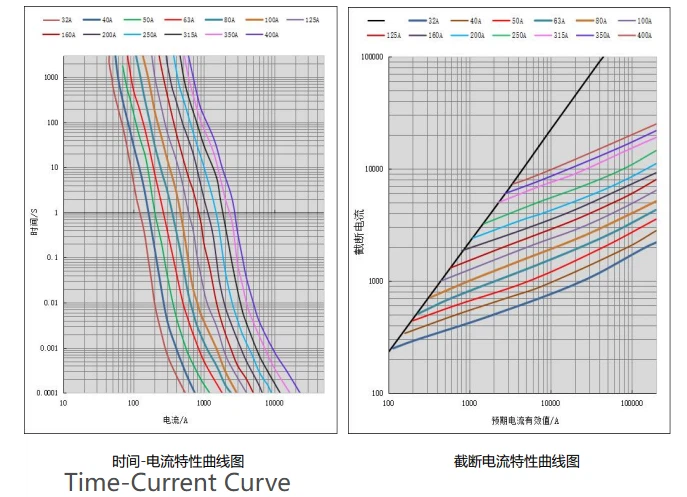

A Vrijeme - Trenutna krivulja(T- C krivulja) je zaplet radnog vremena (vertikalna os) protiv struje greške ili preopterećenja (horizontalna os). Obje su osovine obično logaritamske: struje u ampere (ili višestrukim ocijenjenim strujom) na x - osi i vremenu u sekundi na osi y -. Svaka je krivulja specifična za uređaj i prikazuje očekivano radno vrijeme na različitim strujnim magnitudima. Na primjer, na 2 × ocijenjenoj struji, osigurač može otvoriti nakon nekoliko minuta, u 10 × nakon nekoliko sekundi, a u 100 × gotovo trenutno.

1.2 Zašto su osovine log - zapisnik

T - C krivulje se crtaju na loginu - osovine za prijavu jer se ponašanje uređaja obuhvaća mnoge naredbe veličine - od stotina milisekundi u minute, a iz višestrukih rezultata na hiljade ampera. Vaga dnevnika komprimira široke raspone, tako da su krivine čitljive i uporedive. Kad vidite strme padine, uređaj se brzo prelazi iz sporog do gotovo trenutnog rada.

2. Uređaji koji pružaju t - C krivulje

2.1 osigurači

Osigurači obično pružaju krivulje topljenja i čišćenja. Proizvođač može prisustvovati:

• Krivulja za topljenje- Koliko dugo se element topi u datu struju.
• Kliringova vremenska krivulja- Vrijeme je od greške u potpunosti izumiranja luka (otvaranje).

Za koordinaciju često koristite kliring krivulju (ili preporučene proizvođače T - C krivulja) i razmislite o tipičnim tolerancijama (min / maks / prosječne pojaseve).

2.2 prekidači i releji

Prekidači i zaštitni releji imaju i t - C krivulje. Mnogi moderni elektronički releji nude podesive postavke zaštite koje premještaju krivulju (na primjer, vrijeme - kašnjenje, trenutni preuzimanje, obrnuto / vrijeme - Postavke biranja). Krivulje prekidača često uključuju kratko - vrijeme, dugo - i trenutne zone.

2.3 Ostali zaštitni elementi

Starteri za motore, elektronski prekoračeni moduli i neke napajanje također objavljuju vrijeme - trenutne karakteristike. Pri mješanju vrsta uređaja u studiji koristite odgovarajuću krivulju za svaki uređaj.

3 Kako čitati vreme - trenutne krivulje - praktični koraci

3.1 Identificirajte osi i vage

Korak 1: Potvrdite da su osi Logaritamske i napomene (Ampera vs Multiple in). KORAK 2: Pronađite ocijenjenu struju uređaja (u) na x - osobu - mnoge krivulje sadašnje struje kao višestruko u (npr. 1, 2, 5, 10 ×). Korak 3: Pročitajte vertikalno vrijeme po željenoj struji da biste pronašli vrijeme rada.

3.2 Primjer: čitanje krivulje osigurača

Pretpostavimo da osigurač ima u=100 da bi pronašao čistoće u 10 × (1000 A), nalaze 1000 A) na x {- osovinu, pomaknite se do presijecanja osove osigurača, a zatim pročitajte horizontalno na osi y - da biste dobili vrijeme (npr. 0,25 S). Napomena: Proizvođači obično daju min / max bendove - koriste konzervativne vrijednosti za proračune zaštite.

3.3 Primjer: Čitanje krivulje prekidača sa postavkama

Krivulje prekidača često pokazuju podesive raspone. Ako se podesivo dug - postavke vremena kreće od 1 × 1,5 × u, u skladu s tim promijenite crtanu krivulju. Za trenutne / kratko - vremenske zone, provjerite trenutnu razinu preuzimanja i da li je to vrijeme - kašnjenje. Kada su krivine podesive, dokumentujte tačno podešavanje koje se koristi u koordinacijskoj studiji.

4. Koordinacija zaštite pomoću t - C krivulja

4.1 Selektivnost (diskriminacija) principi

Koordinacija zaštite ima za cilj da se jasni kvar kao lokalno. To znači da bi zaštitni uređaj nizvodno trebao raditi brže od uzvodnog uređaja za greške unutar nizvodne zone. Na t - c krivulja nizvodnog uređaja treba ležati lijevo (raditi prije) krivulje uzvodnoj uređaju u odgovarajućem rasponu struje greške.

4.2 Interval koordinacije i sigurnosna margina

Inženjeri često koriste interval koordinacije (sigurnosna marža) između krivina - osiguravaju da se krivulja nizvodno razvija najmanje 0,3 sekunde ulijevo od uzvodne krivulje na istoj struji (vrijednost ovisi o standardima i postrojenju). Ta margina sprečava nenamjerno istovremeno djelovanje zbog tolerancija i pogreške mjerenja.

4.3 Praktični tijek rada za koordinacijsku studiju

1. Skupite PSCC (potencijalni kratki - strujni) vrijednosti) na svakom mjestu uređaja.
2. Prikupite proizvođača T - C krivulje (uključujući min / max opsege) za sve uređaje.
3. Zaplet sve relevantne krivulje na jednom t - C Grafikonu (log - log).
4. Provjerite selektivnost: nizvodne krivulje treba raditi prije nego što se uzvodne krivulje unutar očekivanog raspona grešaka.
5. Prilagodite postavke (Biranje vremena prekidača, trenutno preuzimanje) ili promjene ocjene uređaja po potrebi.
6. Postavke dokumenata i proizvode konačni izvještaj o koordinaciji.
7.

5. I², neka - kroz energiju i krivulje štete

5.1 Šta je i² i zašto je važno?

I²t (izgovoreno "i kvadrat t") je sastavni trenutni kvadrat s vremenom i predstavlja energiju isporučenu na uređaj tokom greške. Donja i²t znači manje termičke energije pušta se do nizvodne opreme. Trenutna krivulja ({2}} a pridružena površina ispod krivulje određuju i²t. Prilikom zaštite osjetljive opreme (transformatora, poluvodiča), osigurajte osigurač ili prekidač puštanja - putem i² ne prelazi izlog za zaštićeni uređaj.

5.2 Upoređivanje krivulja oštećenja uređaja

Proizvođači mogu pružiti oštećenja ili izdržati krivulje za opremu (npr. Temperatura vijuga transformatora vs i²t). Opremanje krivulja oštećenja uređaja sa t - C krivulje pomažu vam da provjerite da će zaštićena oprema preživjeti puštaju - kroz energiju.

6. Alati i softver za crtanje t - C krivulje

Moderne studije koordinacije obično se izvode sa softverom koji uvozi krivulje proizvođača i PSCC podatke:

• Easypower:Široko se koristi za koordinaciju i vizualizaciju distribucije.
• ETAP:Sveobuhvatna analiza sistema sa koordinacijskim modulima.
• SKM Powertools:Napredna koordinacija i ARC Flash analiza.
• VENDOR Excel TCC listovi:Mnogi proizvođači objavljuju TCC podatke u obliku proračunske tablice za ručno crtanje ili brze provjere.

Upotreba softverske brzine iteracije - Promijenite postavke i odmah pogledajte utjecaj na selektivnost i pustite da se - kroz energiju.

7. Radio primjere

7.1 Primjer 1 - Koordinacija ulagača motora (sažetak)

Scenarij: Motorni ulagač ima nizvodno osigurač (brzo - gluma) i uzvodno prekidač. PSCC na ulagaču motora je 8 ka. Krivulja sa osiguračem u 8 KA iznosi 0,05 s, dok prekidač kratka - Vremenska zona radi na 0,5 s. Nacrtavanje ovih grafikona na t - C prikazuje osigurač briše daleko brže od prekidača, pružajući selektivnost. Ako se različit osigurač koristio sa sporijim vremenim čišćenjem u 8 KA, može se izgubiti koordinacija.

7.2 Primjer 2 - Zaštita transformatora i i² ček (sažetak)

Scenarij: Transformator je ocijenjen za i² izdržati 2 × 10 ^ 6 a. Odabrani HV HRC osigurač ima čišćenje i25 × 10 ^ 5 a na PSCC-u. Puštaju - kroz sposobnost transformatora - prihvatljiva. Ako pustite da - prekorače prekoračenje transformatora, prebacite se na osigurač sa nižim i0tom ili implementirajte dodatne ograničenje serija.

8. Uobičajene greške i kako ih izbjeći

8.1 Mjesna ispitivanja vage dnevnika

Novopisi često pogrešno pročitaju loginu - Log [1}} na primjer, pretpostavljajući jednak linearni razmak. Uvijek provjerite oznake i jedinice osovine osi. Kada su u nedoumici, pretvorite u numeričke vrijednosti i izvršite interpolaciju.

8.2 Korištenje samo prosječnih krivulja

Proizvođači pružaju prosječne, minimalne i maksimalne krivulje ili tolerancije. Dizajn na prosječnu krivulju rizike gubitak selektivnosti pod najgorem varijacijom uređaja -. Koristite konzervativne (min / max) krivulje za sigurnost kritičnih sistema -.

8.3 Ignoriranje ambijenta ili grupiranja koji se deraju

Temperatura okoline i broj paralelnih uređaja u neposrednoj blizini mogu izmijeniti performanse uređaja. Račun za ocjenu faktora i okoline utjecaja u koordinacijskim studijama.

9. Napredne teme - Stvarna dinamika sistema

9.1 CT zasićenost i performanse releja

Po vrlo visokim strujama greške, trenutnim transformatorom (CT) jezgrama zasićenja i mjerenja releja iskrivljene; Stvarno radno vrijeme releja može se razlikovati od izračunatog odgovora na krivulje. Uključite ponašanje CT u detaljne studije zaštite za visoke PSCC scenarije.

9.2 Arc Energy, TRV i interakcija prekidača

Kada se uređaji prekidaju, prolazno ponašanje napona za oporavak (TRV) utječe li da će luk restriktati. T - C krivulje same ne hvataju TRV - Osigurajte da su prekidači i osigurači tipa - testirani za očekivane TRV uslove.

10 Brzi referenca: Šta uključiti u zemljište TCC-a

• Svi zaštitni uređaj t - C krivulje (sa min / max opsezima)
• PSCC vrijednosti na relevantnim bodovima
• Nazivi uređaja, ocjene i postavke napomene
• Istaknuti intervali koordinacije ili margine
• I² ne puštam - kroz vs opremu izdržati prekrivanje tamo gdje je to relevantno

11. FAQ - Brzi odgovori

Koja je razlika između neko vrijeme - trenutna krivulja i vrijednost I²?

Vrijeme - trenutna krivulja pokazuje vrijeme rada nasuprot struji. I²T je energetska metrika (područje pod kvadratom - struje VS krivulje) izvedeno iz krivulje t - C. T - c govori vam kada će uređaj raditi; I² vam kaže koliko će toplotne energije pustiti tokom rada.

Kako da osiguram selektivnost između osigurača i prekidača?

Zaplet i t - C krivulje na istoj dnevniku i provjerite da li klirinška krivulja osigurača radi brže od krivulje prekidača preko opsega greške koji želite selektivni. Održavajte interval inženjerskog koordinacije za tolerancije.

Mogu li čitati t - C krivulje rukom ili moram koristiti softver?

Male studije i provjere mogu se obaviti rukom s tiskanim krivuljama i interpolacijom. Za stvarne biljke i složene sisteme, softver (Easypower, Etap, SKM) se ne preporučuje - smanjuje ljudsku grešku i ubrzava iteracije.

. Zaključak i sažetak najboljih prakse

Vrijeme - Trenutne krivine su temeljne za zaštitu inženjerstva. Oni komuniciraju ponašanje uređaja preko širokih struja / vremenskih raspona i neophodne su za koordinacijske studije. Ključ za preuzimanje:

• Uvijek koristite Log - Log za log i pažljivo pročitajte osovine.
• Koristite proizvođača min / max opsega za konzervativni dizajn.
• Prekrivanje krivulja oštećenja i opreme i opreme prilikom zaštite osjetljivih aparata.
• Račun za zasićenje CT-a, TRV, ambijent koji dera i tolerancije uređaja.
• Levering Moderni koordinacijski softver za sveobuhvatne studije i dokumentaciju.

Pravilno izvršena koordinacijska studija T - C smanjuje prekid, štiti opremu i povećava sigurnost osoblja.
