PCB dizajn je neophodna vještina za inženjere hardvera. Da bi postali odličan inženjer hardvera, prvo morate razumjeti neke osnovne koncepte vezane za PCB, kako bi se shvatile osnovne tačke u konkretnom procesu dizajna.

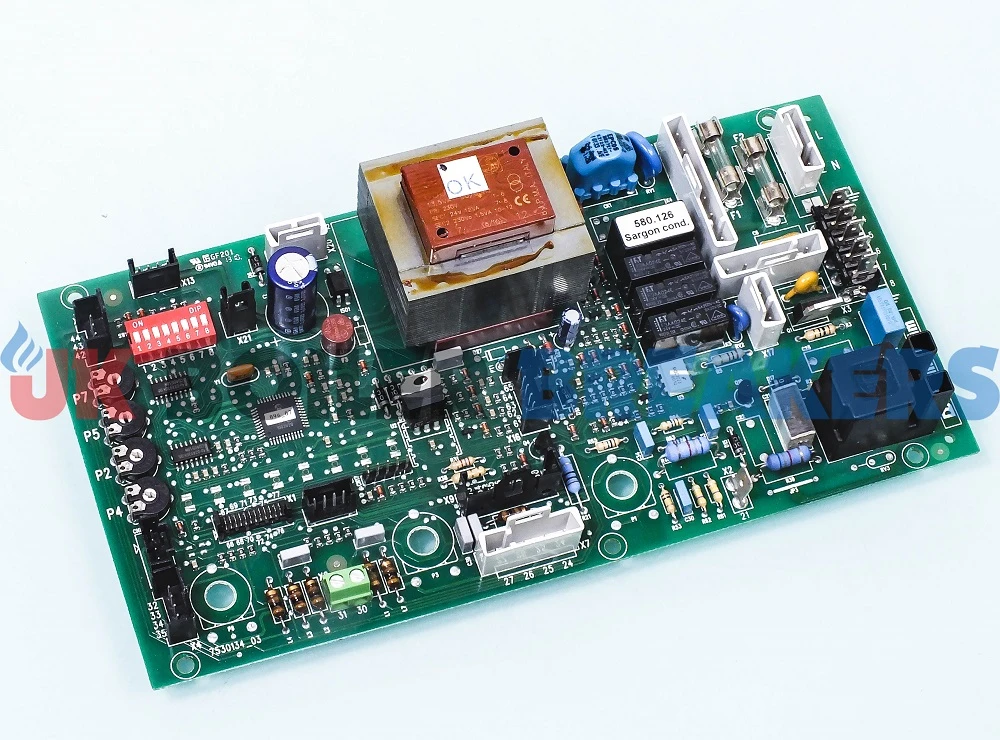

Glavna funkcija štampane ploče je olakšavanje električnog povezivanja komponenti različitih oblika i paketa. Stoga su projektni ciljevi PCB-a slijedeći:
Na odgovarajući način popraviti različite pakovane komponente na ploči kola i moći povezati signale (kroz jastučiće) svake igle ovih komponenti;
Pri povezivanju igle svakog uređaja potrebno je ostvariti potrebne električne performanse kako bi se postigla prvobitna namjera dizajna kruga. Sama ploča kruga ne može svakom signalu donijeti greške u vezi, buku, izobličavanje itd.
Istovremeno, mora da ispuni zahteve različitih mehaničkih, obradnih, toplotnih disipacija, elektromagnetskih smetnji i drugih aspekta.
