2.2 Visokonaponski osigurač
Transformatori i energetski sistemi koriste visokonaponske osigurače. Element osigurača koristi materijal kao što je bakar, srebro ili kalaj. Nazivni napon za visokonaponski osigurač je iznad 1500V i do 138000V. Klasifikovani su u tri tipa: uložak HRC osigurač, HRC osigurač tekućeg tipa, HRC osigurač ekspulzijskog tipa.
2.2.1 Osigurač tipa patrone HV HRC
Osigurač tipa uloška HV HRC(Izvor: Codrey Electronics)
Ovaj patronski osigurač je sličan niskonaponskom HRC osiguraču sa nekim dodatnim karakteristikama. Osigurač se namota u obliku spirale ili se koriste dva elementa osigurača paralelno kako bi se spriječio korona efekat na višim naponima.
Jedan od osigurača ima mali otpor, a drugi visok otpor. Stoga, žica niskog otpora nosi normalnu struju koja izbija i smanjuje struju kratkog spoja tokom stanja kvara.
HV HRC osigurači su dostupni sa naponom od 33 kV sa kapacitetom kidanja od 8700 A.
2.2.2 Osigurač tipa tečnosti HV HRC

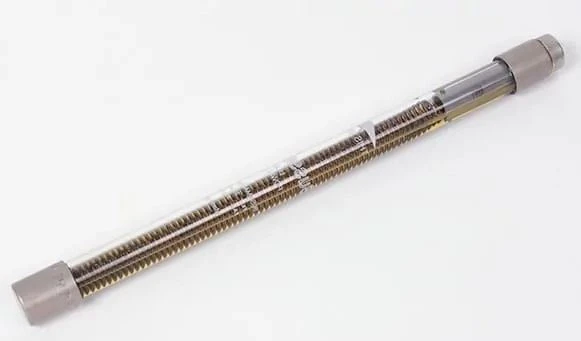

Osigurač tipa tečnosti HV HRC (Izvor: Flickr.com/photos/Oskay/7777041048)
Tečni osigurač (za velike struje) sastoji se od staklene cijevi napunjene ugljičnim tetrakloridom i zapečaćene mesinganim poklopcima na oba kraja. Žica osigurača pokriva brtvljenje na jednom kraju i fiksiranje snažnom fosforno bronzanom spiralnom oprugom na drugom kraju staklene cijevi. Tečnost djeluje kao sredstvo za gašenje luka.
Konstrukcija tečnog tipa HV HRC osigurača (Izvor: Codrey Electronics)
Osigurač pregori kada struja pređe maksimalnu granicu. HRC osigurač tekućeg tipa štiti transformator i prekidače. Podnose struju do 100A na sistemima do 132kV.
2.2.3 Osigurač tipa izbacivanja HV HRC

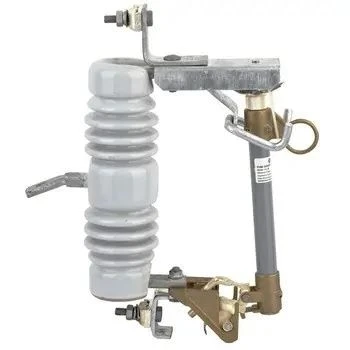

Tip izbacivanja HV HRC osigurač(Izvor: Codrey Electronics)
Ovaj tip osigurača je osigurač koji se može izbaciti, u kojem efekat izbacivanja plinova proizvedenih unutrašnjim lučenjem dovodi do prekida struje. Komora osigurača sadrži borovu kiselinu. Stoga, unutrašnji luk pomaže u zaštiti napona i transformatora.
